鋁青銅高速排氣閥FGP4X
- 品牌：???瑞奇閥門
- 型號：???FGP4X
-
鋁青銅高速排氣閥安裝在輸水管道口，用來排除管道內的氣體，防止因集存氣體而影響正常輸水。當管道需要排空時，也可向管道內補入空氣，加速排水同事保護薄壁鋼管，不至于因真 空而變形。鋁青銅雙口排氣閥單浮球而起到浮球的作用，結構簡單，體積小重量輕，約為舊式雙口排氣閥的二分之一，排氣量大比舊式雙口排氣閥大一 倍。
一、鋁青銅高速排氣閥運行原理：
FGP4X復合式高速排氣閥是利用伯努利理論制造的一種能夠在氣流下保持全開，當實心水柱上升時，浮球能夠馬上被浮起并嚴密封閉排氣口的浮球式排氣閥。復合式高速排氣閥采用特定的浮球直徑，使得它產生的氣流動力能維持浮球在氣流經過時開啟（懸浮），實心水柱上升時產生的浮力又能使其浮起，配之入口處以一個合適角度的圓錐體，可做到不管氣壓多大、氣流速度多高，排氣口也不會被吹堵。
二、鋁青銅高速排氣閥性能參數：
|
公稱壓力 |
適用介質 |
介質溫度 |
||
|
試驗壓力 |
密封 |
1.5MPa |
水 |
≤80℃ |
|
強度 |
1.5MPa |
|||
|
工作壓力 |
1.0MPa |
|||
三、鋁青銅高速排氣閥連接尺寸：
通徑
長度A
寬度B/L
高度H
外徑D
螺栓孔徑
法蘭厚度
螺栓孔
DN50
250
130
260
165
125
19
4-19
DN80
315
170
340
200
160
19
8-19
DN100
413
334
220
180
19
8-19
DN150
580
520
285
240
19
8-23
DN200
668
640
340
295
22
8-23
DN250
770
780
395
350
22
12-23
DN300
850
920
445
400
24.5
12-23

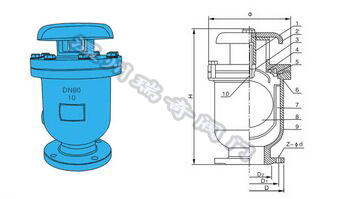

四:結構圖
此閥特點:
1、充水時高速排氣，不怕吹堵。
2、放水時高速吸氣。
3、壓力下微量排氣。
精心締造,優質品質!!! www.shezhibujian.cn 瑞奇閥門
